Меняет ли смещение профиля референсный диаметр зубчатого колеса?
Разделяйте референсную и рабочую геометрию
Обычно нет. У обычного эвольвентного колеса референсный диаметр определяется числом зубьев и модулем или Diametral Pitch. Смещение профиля меняет положение нарезания и может изменить головку, корень, толщину зуба и рабочие условия, но не переопределяет референсный диаметр автоматически. Сопряжённое колесо и заданное межосевое расстояние нужно проверять вместе.
Разделите размеры до выпуска чертежа
- Референсный диаметр: сохраняйте определение системы шага — для метрических колёс обычно число зубьев умножить на модуль.
- Диаметры вершин и впадин: они могут меняться с коэффициентом смещения и согласованными пропорциями зуба.
- Рабочая геометрия: совместные смещения пары могут изменить рабочее межосевое расстояние и угол давления.

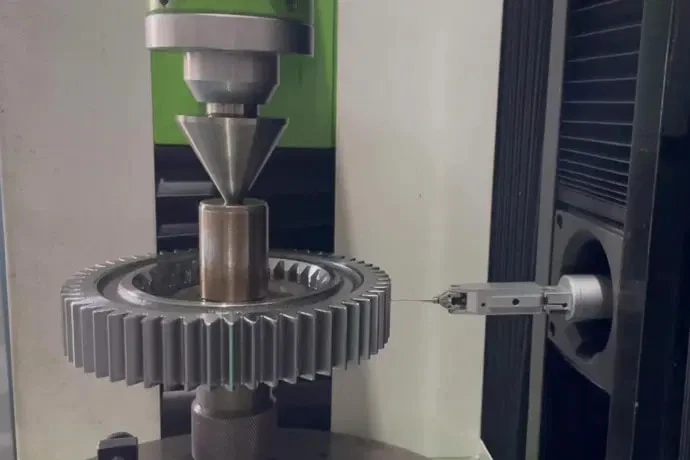

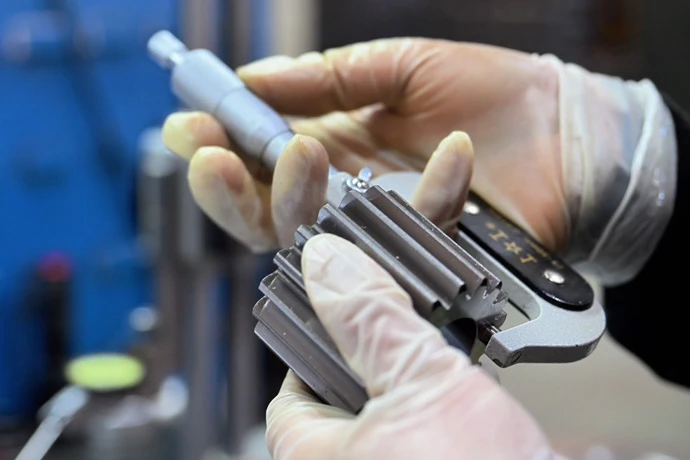

- База контроля: укажите, нужен ли референсный, рабочий размер или измерение по роликам.
Руководство PairGears по эвольвентным передачам показывает, почему профиль зуба и сопряжение оценивают совместно. руководство PairGears.
Пример: сделать обозначение проверяемым
Для модуля 2 и 30 зубьев референсный диаметр по этой системе равен 60 мм. Положительное смещение может изменить вершину и корень, а суммарное смещение пары — рабочее межосевое расстояние.
